我公司最新研發的自旋式活塞式壓力計通過電機帶動活塞系統旋轉，轉動平穩，靜音無 干擾，避免了因手動旋轉不平穩導致的活塞桿斷裂問題 。內置高精度過程信號測量功能，可 快速檢定壓力傳感器 、壓力變送器 、壓力開關等測量類儀表。
產品特點
電機帶動活塞系統旋轉，平穩安全無干擾；
大屏顯示電流 、 電壓 、 開關量 、位移 、 時間 、大氣壓等；
電測信號測量精度 0.02%， 并提供 DC24V 饋電的；
可內置高精度壓力模塊， 直觀讀數；
活塞系統采用碳化鎢，耐磨壽命長
砝碼均采用無磁不銹鋼， 防生銹
一體式活塞系統取得防斷保護專利
模塊化活塞系統方便安裝 、拆卸 、送檢和保養
低重心活塞掛籃，砝碼更穩
主機帶有排污系統，避免堵塞； 回油過濾等讓整機更干凈；
符合國家最新檢定規程JJG59-2022《液體活塞式壓力計檢定規程》
技術參數
|
型號 |
DKH8006A |
DKH8006 |
DKH8025 |
DKH8060 |
DKH8100 |
DKH8160 |
DKH8250 |
|||||||||||
|
測量范圍?MPa |
0.06-0.6 |
0.1-6 |
0.5-25 |
1-60 |
1-100 |
2-160 |
5-250 |
|||||||||||
|
精度等級 |
0.05 級???0.02 級???0.01 級???0.005 級 |
|||||||||||||||||
|
標稱上限?MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
標稱下限?MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
測量上限?MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
測量下限?MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
活塞公稱面積 cm2 |
1 |
0.5 |
0.2 |
0.05 |
0.05 |
0.05 |
0.025 |
|||||||||||
|
底盤及 活塞 |
質量/kg |
0.6 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1.25 |
||||||||||
|
壓力/MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
專用砝 碼 |
公稱質量 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
5 |
0.5 |
1 |
5 |
0.5 |
1 |
5 |
1.25 |
2.5 |
5 |
|
壓力 |
0. 01 |
0.05 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
2 |
10 |
1 |
2 |
10 |
5 |
10 |
20 |
|
|
數量 |
4 |
10 |
4 |
11 |
4 |
9 |
4 |
11 |
1 |
4 |
9 |
1 |
4 |
15 |
1 |
2 |
11 |
|
|
工作介質 |
25#變壓器油與 煤油混合液 7:1 |
癸二酸酯異辛酯 |
||||||||||||||||
|
接口螺紋 |
M20*1.5 快速內螺*2 |
|||||||||||||||||
電測參數：
電流 0-25mA 0.02%
電壓 0-10V 0.02%
開關量 通斷
激勵電壓 ：直流 24V±2%
壓力模塊精度 ：0.05% 0.02%（可選項）
電源：220V 50Hz

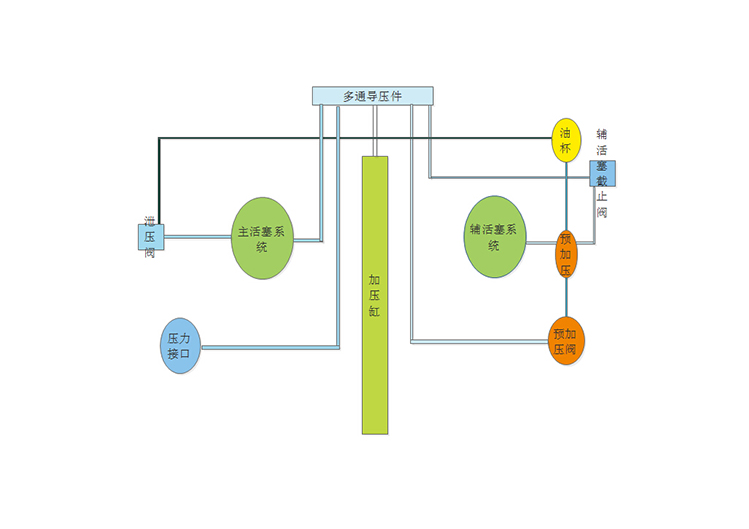

主輔機一體活塞式壓力計主要用來檢測活塞式壓力計使用，主輔機一體活塞式壓力計可以同時安裝2個活塞頭，一個安裝標準活塞頭，一個安裝被檢活塞頭，通過起始平衡法等檢定方法，計算出被檢活塞系統的面積，同時根據百分表測試出被檢活塞的下降數據。
標稱范圍/測量范圍：
0.04~0.6MPa;0.1~6MPa;1~60Mpa;2~100MPao
準確度：
0.005級( +0.005% );0.01級(+0.01%);
0.02級(+0.02%) ;0.05級(+0.05% )。
二、概述
滿足JJG59-2007《活塞式壓力計檢定規程》和JJG99-2006 《砝碼》、國家計量檢定規程。
活塞桿和活塞筒采用碳化鎢材質精工研磨保證了活塞良好的鑒別力
采用低重心結構，活塞系統更加平穩
活塞系統采用碳化鎢一體保護結構，保護軸直徑為10毫米，保護軸同 活塞桿均為碳化鎢材質，一體成型。保證了活塞系統不在使用中損壞，此保護方案為我公司自主研發可高效保護活塞系統（正在申請發明性專利
活塞壓力計采用外置式位移接近傳感器，可實時顯示活塞系統位置的變化，顯示系統為數碼管顯示，更加直觀，活塞位移高度為0-3毫米。外置位移系統非嵌入活塞系統，不影響活塞保護系統
活塞壓力計采用排污系統，在活塞系統下方，輸出接口下方均有排油管路，油直接回流至油杯，保證了活塞臺面的干凈和衛生,全方位排油系統 遠超單一的活塞系統排油,使臺面更加無油
活塞缸采用自密封系統，密封圈可以保證30000次循環打壓不泄露，真正做到方便和便捷.
活塞配置預加壓裝置，讓打壓更輕松主
]]>DK系列活塞式壓力計是在我廠YS系列活塞式壓力計,KY、JY系列活塞式壓力計的基礎上重新設計，優化了結構，具有超級耐磨性及完美的可靠性。DK系列活塞式壓力計最高精度0.005%。量程最大為160MPa。DK系列采用模塊化結構，一個平臺可安裝不同活塞系統，達到經濟實用的目的。
二、性能特點
?模塊化：活塞系統和壓力發生器全模塊化結構，各種模塊可實現單一工作或組合功能。
?穩定性：液體活塞采用低位砝碼，確保高可靠與穩定性。
?互換性：活塞量程可通過更換套筒單元任意互換。???
?活塞套筒單元：采用碳化鎢材料制成，其他部分采用優質奧氏體不銹鋼制成，可有效避免變形。
?砝碼：采用退磁優質奧氏體不銹鋼。
?轉動速度：自由轉動狀態下，轉動速度的衰減與時間有關，例如60MPa產品，30分鐘后轉速從最初的33.0 rpm下降到24.8rpm。這也說明活塞套筒間隙的壓力分布是均勻的。
?有效面積：在標準大氣壓和20℃條件下，活塞套筒單元的平均有效面積，以及壓力變形系數可以通過基準壓力計測量。
?活塞下降速度：量程為60MPa的情況下，活塞下降速度與壓強成線性關系。在量程為100MPa的情況下，對于所有組件，活塞下降速度和有效面積與壓強成線性關系，最大下降速度小于5μm/s，最大有效面積改變小于0.0006mm。
三、儀器優點
?加壓系統采用硬密封，不依靠O型圈密封，不用換皮碗，不存在漏壓問題，不用經常拆裝。
?預加壓不帶閥，不用關預加壓閥，從此項技術可以看出我廠機加工水平。
?加壓系統硬密封，加壓桿細，一只手加壓到100MPa非常輕松。
?活塞筒活塞桿為德國高精度車床產品，無需手工研磨，不存在下降速度不一致，不存在所謂的下降延時不合格。
?采用低位活塞式壓力計，活塞壓力計重心更低，活塞旋轉更平穩。
四、選型表

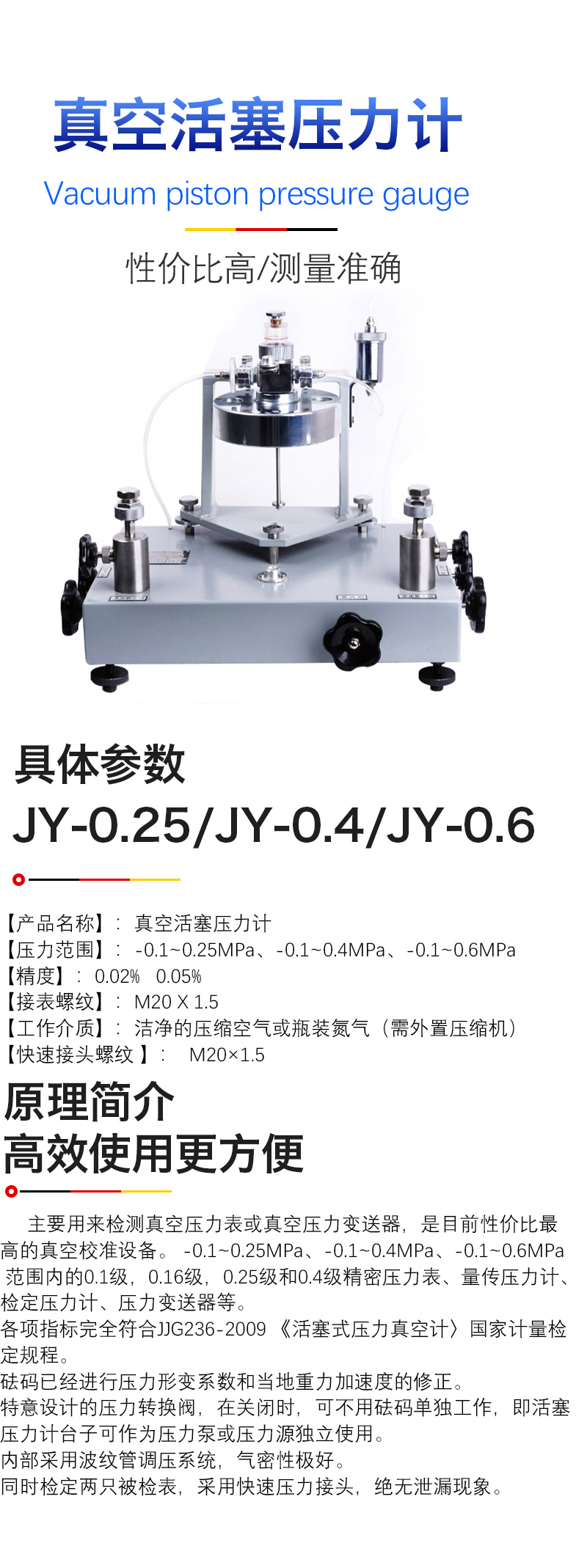

]]>隨著國內計量行業的發展，原有的氣體介質油潤滑的真空活塞式壓力慢慢退出了歷史的舞臺，取而代之的是氣體活塞式壓力計，純氣體活塞式壓力計壓力穩定可靠，大大提高了活塞壓力計的靈敏度和不確定度，為高精度計量提供了完美的標準儀器。
用途：
???氣體活塞壓力計是高準確度壓力標準器，用氣體做工作介質，可測量和校準表壓、絕壓、真空壓力（負壓）等。活塞壓力計系統采用碳化鎢材質。從而保證活塞具有不銹、耐磨和使用壽命長的特點。用氣體做工作介質的活塞壓力計與用液體做工作介質的活塞壓力計相比較，由于它們使用的?工作介質不同，所以氣體活塞壓力計活塞的自轉延續時間長、靈敏度高、重復性好，測量數據準確可靠。
?
FKQ型活塞壓力計滿足:
符合JJG1086-2013 《氣體活塞式壓力計》
符合JJG59-2006《砝碼》
符合JB/T-12017-2014《? 氣體活塞式壓力計》
特點：
1.活塞系統采用碳化鎢材質，耐磨，溫漂系數小，使用壽命長。
2.壓力范圍-100KPa~600KPa內任選
3.滿足JJG1086-2013《氣體活塞式壓力計檢定規程》區別傳統油潤滑氣體活塞壓力計。
4.壓力接口為快速接口，方便快捷。
5.閥門采用獨特設計，調壓方便。
6.可選溫度、壓力、下降數字指示系統，方便快捷。
7.正負壓切換，方便快捷。
8.測量范圍：名義標稱測量范圍與實際測量范圍一致。
9.活塞系統可以方便拿出送檢（不用攜帶沉重的主機臺）
10.可作為傳遞用檢定活塞式壓力計；也可高精度測試用。可配kg砝碼和MPa砝碼。
11.加壓系統先進，輕便耐用！
12.砝碼采用掛籃結構，重心低，穩定性極好。
13.每臺均出具西北計量測試研究院《檢定證書》
?
技術規格：
| 產品型號 | 壓力范圍（MPa） | 精度等級 | 使用介質 |
| FKQ-0.25 | -0.1~0.25 | 0.05% 0.02% 0.01% 0.005% |
純凈氮氣 |
| FKQ-0.6 | -0.1~0.6 | 純凈氮氣 |
活塞式壓力計做為最重要的壓力基準儀器，主要用來校驗其他壓力儀表，是壓力基準儀器之一，也是目前市場上性價比最高的壓力基準設備，我廠生產的活塞式壓力計不僅僅局限于取得國家檢定證書，更側重于計量使用的便捷性，讓計量效率高更輕松是我們對于活塞壓力計的市場定位。
JY型活塞壓力計滿足:
JJG59-2022《液體活塞式壓力計檢定規程》 ，JJG 99-2022《砝碼》
活塞式壓力計特點：
????滿足JJG59-2022《液體活塞式壓力計檢定規程》 ，JJG 99-2022《砝碼》
、國家計量檢定規程。
????活塞桿和活塞筒采用碳化鎢材質精工研磨保證了活塞良好的鑒別力。
????采用低重心結構，活塞系統更加平穩
????活塞系統采用碳化鎢一體保護結構，保護軸直徑為10毫米，保護軸同 活塞桿均為碳化鎢材質，一體成型。保證了活塞系統不在使用中損壞，此保護方案為我公司自主研發可高效保護活塞系統（正在申請發明性專利）。
????活塞壓力計采用外置式位移接近傳感器，可實時顯示活塞系統位置的變化，顯示系統為數碼管顯示，更加直觀，活塞位移高度為0-3毫米。外置位移系統非嵌入活塞系統，不影響活塞保護系統。
????活塞壓力計采用排污系統，在活塞系統下方，輸出接口下方均有排油管路，油直接回流至油杯，保證了活塞臺面的干凈和衛生,全方位排油系統 ??遠超單一的活塞系統排油,使臺面更加無油。
????活塞缸采用自密封系統，密封圈可以保證30000次循環打壓不泄露，真正做到方便和便捷.
????活塞配置預加壓裝置，讓打壓更輕松
????活塞式壓力計有預加壓裝置但無預加壓截至閥，整體閥門只有一個泄壓閥，操作更方便。
?
主要技術指標：
- 型 號： JY-0.6 、 JY-6 ?JY-25 、 JY-60?
- 標稱范圍：04 ~ 0.6MPa ； 0.1~6 MPa ； ?0.5~25MPa ；1~60 MPa；2~100 MPa；2~160 MPa
- 測量范圍：04 ~ 0.6MPa ； 0.1~6 MPa ； 0.5~25MPa ；1~60 MPa
- 準 確 度：01級（±0.01%） 0.02級（±0.02%） ；0.05級（±0.05% ）
- 介質：變壓器油或變壓器油與煤油的混合油
?
?
?
]]>
]]>
]]>
